弾性接着シートソマフォーム® RSシリーズ
ソマフォーム® RSシリーズは、硬化後にゴム弾性を発現する弾性接着シートです。
用途に合わせて特性や厚みなどのカスタマイズが可能です。
用途例
- GFタイプ: 熱硬化接着タイプ
- UVタイプ: UV硬化接着タイプ
- TCタイプ: 熱伝導性接着タイプ
特長

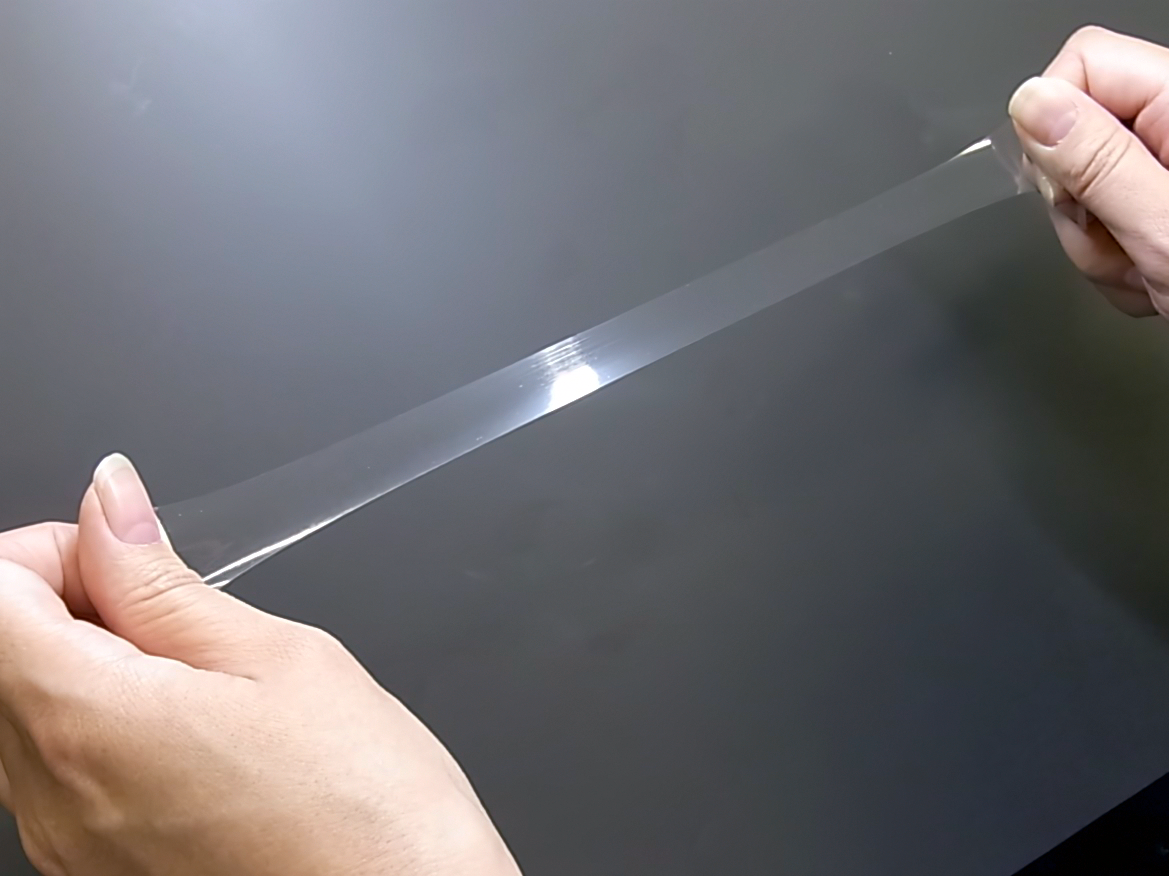

加熱またはUVにより硬化し、ゴム弾性を発現する弾性接着シートです。・優れた柔軟性と伸縮性
・線膨張係数の異なる異種材の接着や冷熱衝撃を受ける被着体の接着に最適
・優れた耐熱性、はんだリフロー耐性
・シリコーン系アウトガスフリー
・タックフリータイプをラインアップ
・硬化後は印刷可能
・常温保管が可能
- GFタイプ
熱硬化型の弾性接着シートで優れた柔軟性と伸縮性を発現 - UVタイプ
UV硬化型の弾性接着シートで優れた柔軟性と伸縮性を発現 - TCタイプ
熱硬化型の弾性接着シートで優れた熱伝導性と柔軟性を発現
製品ラインアップと特性
GFタイプ
単位 | ソマフォームRSシリーズGFタイプ | 備考 | ||
---|---|---|---|---|
RS-0001GF | RS-0002GF | |||
層構成 | - | - | ||
接着層厚み | µm | 100 | 100 | マイクロゲージ |
硬化物表面タック性 | N/cm2 | 15.8 | <2 | プローブタック試験 |
破断強度 | MPa | 4.2 | 6 | JIS K6251 |
破断伸度 | % | 670 | 450 | |
ガラス転移温度 | ℃ | -70 | -70 | DSC法 |
絶縁破壊電圧 | kV/mm | 50 | 50 | JIS C2110-1 20秒段階 昇圧 |
吸水率 | % | 0.9 | 0.9 | JIS K7209 B法 |
比誘電率 | - | - | 2.3 | 空洞共振器法 @10GHz |
誘電正接 | - | - | 0.0046 | |
90°剥離力 | kN/m | 1.1 | 0.1 | JIS K6854 SUS/PET |
180°剥離力 | kN/m | 2.7 | 0.9 | |
せん断接着強さ | MPa | 5.0 | 4.5 | JIS K6850 被着体:SPCC鋼板 |
硬化条件 | - | 180℃/60min | 嫌気雰囲気下 |
UVタイプ
単位 | ソマフォームRSシリーズUVタイプ | 備考 | ||
---|---|---|---|---|
RS-0001UV | RS-0002UV | |||
層構成 | - | - | ||
接着層厚み | µm | 100 | 100 | マイクロゲージ |
硬化物表面タック性 | N/cm2 | 22.2 | <2 | プローブタック試験 |
破断強度 | MPa | 3.5 | 3.3 | JIS K6251 |
破断伸度 | % | 750 | 450 | |
ガラス転移温度 | ℃ | -70 | -70 | DSC法 |
絶縁破壊電圧 | kV/mm | 80 | 80 | JIS C2110-1 20秒段階 昇圧 |
吸水率 | % | 0.8 | 0.8 | JIS K7209 B法 |
90°剥離力 | kN/m | 0.5 | 0.5 | JIS K6854 SUS/PET |
180°剥離力 | kN/m | 1.3 | 1.0 | |
せん断接着強さ | MPa | 1.3 | 1.4 | JIS K6850 被着体:SPCC鋼板 |
硬化条件 | - | 365nm 1,600mJ/cm2 | - |
TCタイプ
単位 | ソマフォームRSシリーズTCタイプ | 備考 | |||
---|---|---|---|---|---|
RS-0003TC | RS-0004TC | ||||
層構成 | - | - | |||
接着層厚み | µm | 25 | 100 | マイクロゲージ | |
ガラス転移温度 | ℃ | ND | ND | DSC法 | |
熱伝導率 | W/mK | 1.5 | 6.6 | ISO-22007-3準拠 | |
E' | -40℃ | GPa | 0.4 | 0.5 | DMA法 |
25℃ | 0.05 | 0.06 | |||
150℃ | 0.01 | 0.02 | |||
せん断接着強さ | MPa | 2.0 | 1.9 | JIS K6850 被着体:SPCC鋼板 |
|
CTE | α1 | ppm/℃ | 21 | 22 | TMA法 荷重:1g |
α2 | 51 | 54 | |||
絶縁破壊電圧 | kV/mm | 26 | 20 | JIS C2110-1 20秒段階昇圧 |
|
加熱硬化条件 | ℃/min MPa |
180/60 5~7 |
真空プレス |
